DİNAMİK FARK BASINÇ VANASI (DPCV)

 ​Fark Basınç Vanası İşlevi

Diferansiyel basınç ayar vanası (Δp ayar vanası) (fark basınç vanası) bir tesisatın iki noktası arasındaki basınç farkını ayarladığımız değere göre sabit bir seviyede tutar. Debi limitleme balans vanası (kesme ve ön ayar vanası), tesisatın basınç ayar vanası tarafından kontrol edilen bölümüne iletilen akışkanın debi değerini ayarlar. Önceden belirlenmiş olan tasarım debisi değerlerine uygun olacak şekilde ayarlama olanağı sunar, değişken debili sistemlerde sistemin zarar görmesini engeller.

 ​Sunulan vanalar aşağıdaki sistemlerde rahatlıkla kullanılabilir;
  • ❖
    Zonlu veya dikey kolonlu sistemleri
  • ❖
    Yoğuşma kazanlı sistemleri
  • ❖
    Bölgesel ısıtmalı sistemleri
  • ❖
    Kat istasyonu (substation) sistemleri

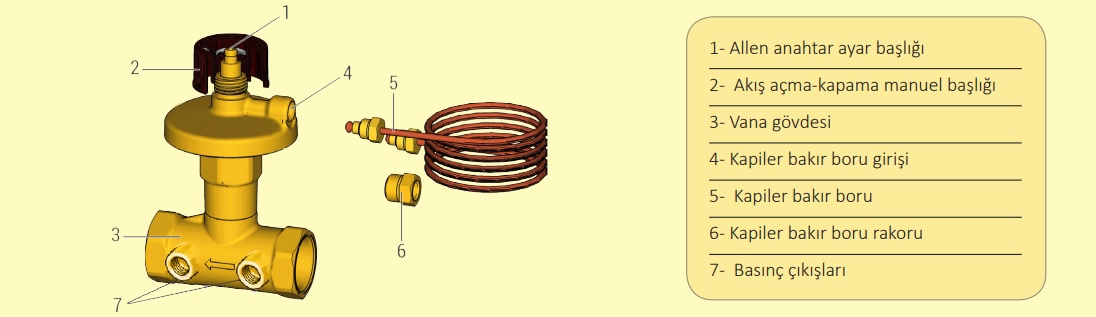

 ​Ürün Bileşen Özellikleri
  • ❖
    Δp ayar vanası diyaframı: EPDM
  • ❖
    Δp ayar vanası yayı: Paslanmaz çelik (AISI 302)
  • ❖
    Contalar: EPDM
  • ❖
    Ayar başlığı: PA6G30
  • ❖

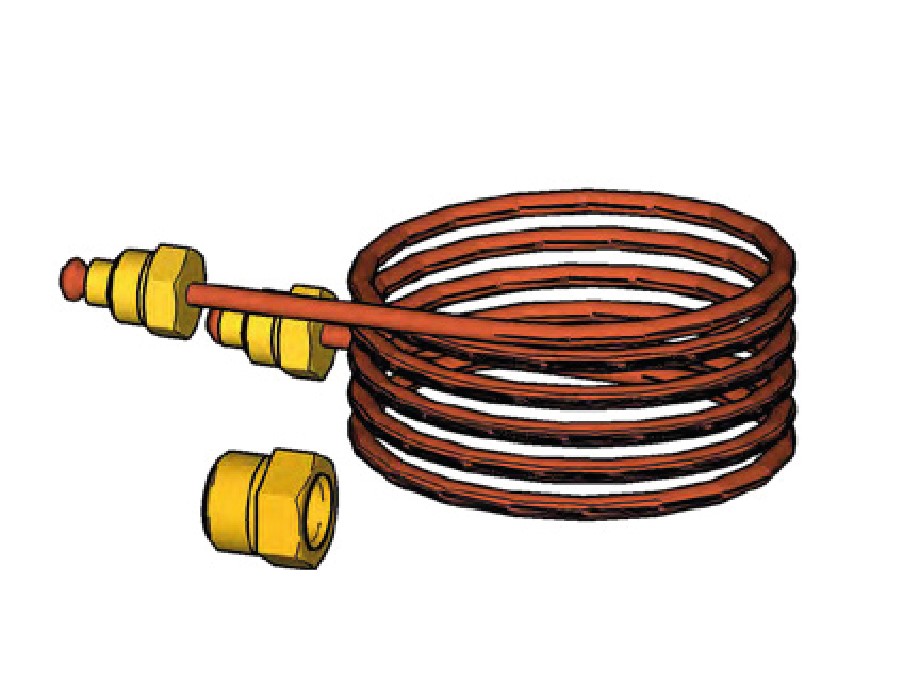

    Kapiler Boru: Bakır
 ​Teknik Özellikleri

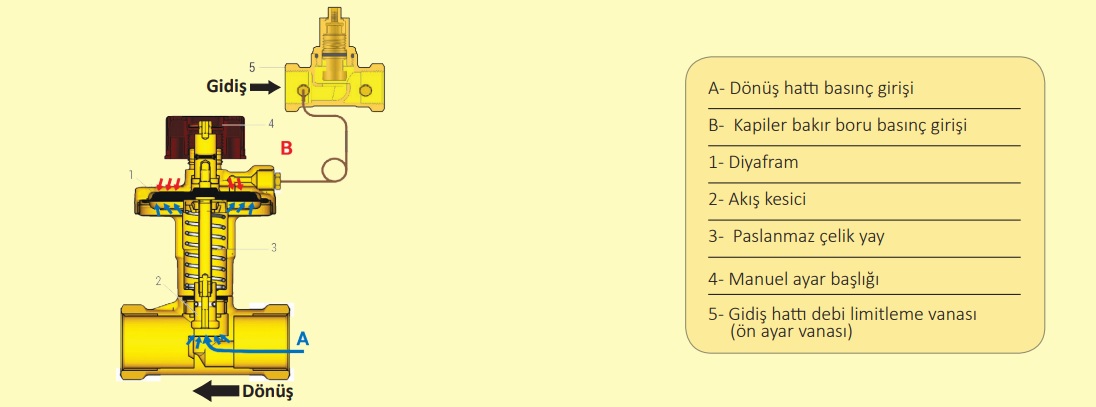

 ​Bağlantı Şeması

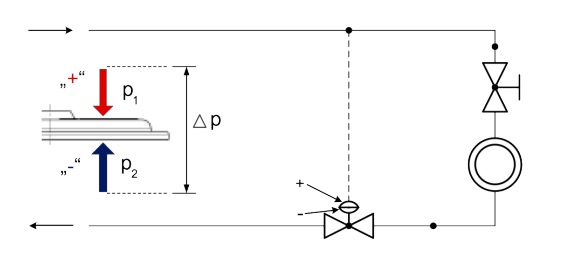

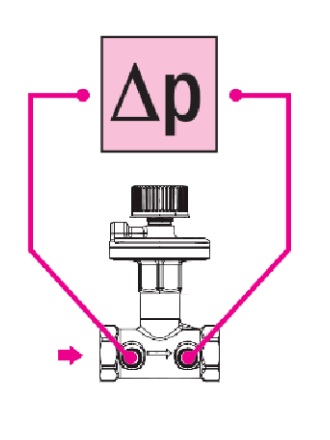

 ​Δp Değeri

Diferansiyel fark basınç ayar vanasında (Δp ayar vanası) Δp değeri basın sıçıkları arasındaki fark değerini verir. Belirli seviyede set edilmiş basınç değeri vana içerisindeki basıncın kapiler boru ile bağlantısı sağlandıktan sonra diyafram tarafından otomatik olarak belirli bir seviyede sürekli sabit tutulur. Sabit tutulan bu değer Δp değeridir.

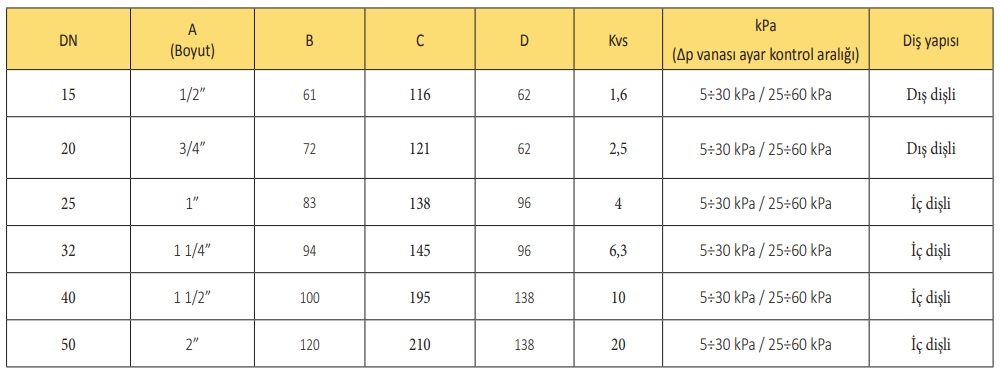

 ​Fark basınç ayar vanası / Debi limitleme vanası (Kesme ve ön ayar vanası) Ölçüleri
